Un transformateur est un dispositif qui transfère l’énergie électrique d’un circuit de courant alternatif à un ou plusieurs circuits. Il le fait soit en augmentant, soit en réduisant la tension.

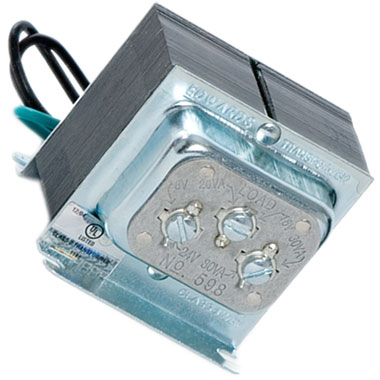

Le transformateur secondaire Edwards est de fabrication américaine. Il est installé de manière optionnelle sur les machines d’arrosage Pivot pour alimenter le système de sécurité. Ce transformateur est généralement placé à l’intérieur des coffrets électriques de la dernière tour. Ceci selon les fabricants et modèles de Pivot, comme par exemple le Pivot Otech ou les systèmes Lockwood.
Il dispose également d’une entrée primaire de 120 V, typique de l’alimentation de commande des systèmes d’irrigation sur Pivot, et d’une ou plusieurs sorties secondaires. Dans ce cas précis, le transformateur secondaire Edwards possède trois sorties secondaires différentes.
Il peut également être utilisé dans l’armoire de commande du Pivot. Ceci afin de fournir une sortie à plus faible tension lorsque cela est nécessaire (8 V, 16 V ou 24 V), notamment pour l’installation de systèmes d’alarme, d’automatisation, de capteurs de contrôle, etc.
Son format compact permet une installation facile dans n’importe quel coffret de tour de Pivot. Cependant, il convient de noter que les transformateurs ont souvent un certain poids. Cela nécessite alors de les fixer correctement dans les coffrets électriques pour garantir leur stabilité et leur position.
Caractéristiques techniques du transformateur secondaire Edwards
- Entrée primaire : 120 V, 50/60 Hz
- Sorties secondaires : 8 V-20 VA, 16 V-30 VA et 24 V-30 VA
- Protection contre les surcharges thermiques non régénératives
- Dispose d’un câble de mise à la terre
- Les câbles sont pré-dénudés aux extrémités pour faciliter la connexion avec des terminaux à vis
- Enfin, il dispose de la certification UL, délivrée par Underwriters Laboratories. Il s’agit d’une certification largement reconnue. Cette certification garantit la conformité avec les normes de sécurité et de qualité pour les produits aux États-Unis et au Canada.
