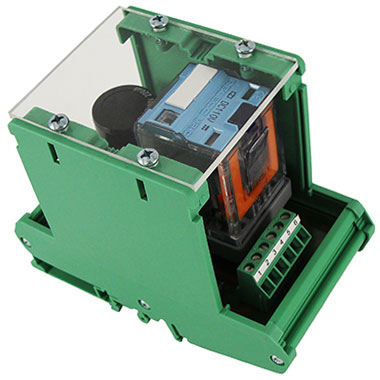

Relais de sécurité Urapivot 3 secondes, avec socle. Utilisé pour les Pivots Urapivot.
Au bout de 3 secondes de détection d’un dysfonctionnement dans le Pivot, le relais de sécurité Urapivot désactive la machine, évitant ainsi des dommages plus importants. Le circuit de sécurité effectue un tour depuis l’armoire de commande, en passant par les micro rupteurs des tours avant de revenir au panneau de commande. Ensuite, le diagnostic du système de sécurité indique s’il y a un défaut dans ce circuit.
Il est également disponible le vérificateur des travées, installé sur le panneau de commande. Il indique quelle tour a causé le dysfonctionnement. Cet ensemble nécessite un potentiomètre pour l’envoi de signal. Il existe un modèle pour des Pivots allant jusqu’à six travées et un autre modèle de signal plus élevé pour les systèmes de sept travées et plus.
Éléments de l’ensemble relais de sécurité Urapivot
- Module complet composé de : support vert avec circuit imprimé et socle avec relais de sécurité Releco 3 secondes inséré.
- Relais Releco de mémoire et de sécurité, à 110V, pour réinitialisation.
Ensuite, Releco est une entreprise espagnole présente dans plus de soixante pays. Elle de plus est spécialisée dans la fabrication de relais industriels enfichables. Relais temporisés, relais de mesure et de contrôle, relais d’interface et d’alimentations… Actuellement, les nouveaux relais sont sous la marque Comat/Releco.
En regardant le relais de face, le devant du Releco est de couleur bleue. À l’arrière se trouvent les contacts. À l’avant, la tension de la bobine est gravée. Sur les anciens relais, cette tension est directement inscrite sur la bobine. En dessous, la marque et la famille de produit MR-C, QR-C ou IR-C sont indiquées. Enfin, sur le côté inférieur, une étiquette blanche avec la désignation exacte du relais en gras montre également le schéma de connexion du relais et la capacité de commutation des contacts selon la norme IEC / EN 60947-4/-5.
