Tout d’abord, il existe différents interrupteurs de coffret de tour selon leur conception et leur mode de fonctionnement. On trouve ainsi des interrupteurs sectionneurs rotatifs, à cames, etc. Ces interrupteurs sont nécessaires dans chaque coffret de tour d’un système d’irrigation par Pivot. Il existe également différents modèles en fonction du fabricant de la machine.
Le Pivot peut être arrêté à tout moment et depuis n’importe quelle tour en appuyant sur cet interrupteur de déconnexion, situé sous chaque coffret de tour.
Ces interrupteurs protègent l’opérateur travaillant avec les composants du coffret de tour du Pivot. Cela assure une protection même si quelqu’un allume accidentellement l’interrupteur général de la machine Pivot, ou si le système redémarre l’irrigation automatiquement après une chute de tension.

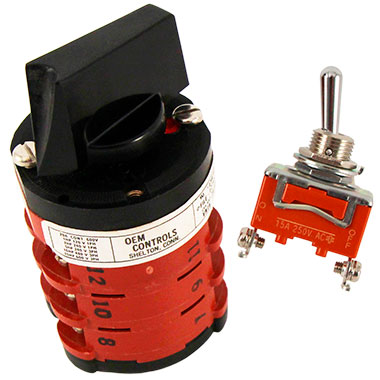

Modèles d’interrupteurs de coffret de tour
Il existe deux modèles d’interrupteurs :
- Interrupteur à levier On/Off du coffret de tour
- Commutateur standard du coffret de tour
Ensuite, les interrupteurs de coffret de tour sont fabriqués conformément aux normes internationales (EN IEC 60947-3). En matériau plastique résistant, ils garantissent ainsi une longue durée de vie et une fiabilité maximale. De plus, ils sont conçus avec douze bornes à vis pour simplifier leur intégration dans les différentes bases de coffret. Ils disposent des certifications UL, CSA, TÜV et du marquage CE.
Caractéristiques techniques générales
- Tension d’isolement de 600 VAC, idéale pour des environnements électriques exigeants
- Courant de service : ils supportent efficacement des charges jusqu’à 20 A, idéal pour des applications à forte demande
- Description des positions stables 1-2
- Nombre de conducteurs : 3
- Durabilité mécanique : 10 000 cycles
- Puissance maximale : 7,5 kW
Les interrupteurs de la série T-15 ON-OFF (interrupteurs à levier), 15 A / 250 VAC, sont également disponibles.
Enfin, pour toute intervention sur le circuit électrique, il est nécessaire de mettre la machine hors tension. Seul le technicien réparateur doit être responsable de cette mise hors tension.
